專用于電子煙的控制芯片
產品描述
WS088C 是一款高集成度、高性能、應用于電子煙的氣流控制器。該芯片采用 ASIC 設計，不會有目前 MCU方案的死機現象，也不會出現因低于臨界電壓而引起的芯片無法復位現象。
WS088C 芯片工作狀態穩定，內部包括：基準電路振蕩器，咪頭檢測，電池充電模塊，電池電壓欠壓保護負載過流和短路檢測，LED 指示驅動電路，輸出恒壓控制。
WS088C 芯片吸煙輸出采用恒功率控制，保證在電池電壓變化，以及霧化絲本身阻抗變化的情況下，霧化絲上的功率始終保持恒定，增強客戶體驗感;恒功率6.5W，支持驅動大于 0.8ohm 發熱絲。
WS088C 芯片外圍電路簡單，成本低；提供SOT23-6L 封裝。
主要特點
- 采用 ASIC 設計
- 省電模式下，待機電流<5uA
- 內部集成充電功能，充電電流 500mA
- 電池充滿檢測闖值:4.200V
- 涓流恒流/恒壓三段式充電功能
- 支持 OV 電池充電
- 充電電流智能熱調節
- 自動再充電
- USB 輸入過壓 OVP （6.5V）
- 恒功率輸出（6.5W）
- 負載過流保護（OCP）
- 負載短路保護（SCP）
- 電池欠壓保護（空載 3.0V，帶載 2.7V）
- 吸煙過吸保護（10s）
- 內置過熱保護（OTP）
- LED 單燈指示功能

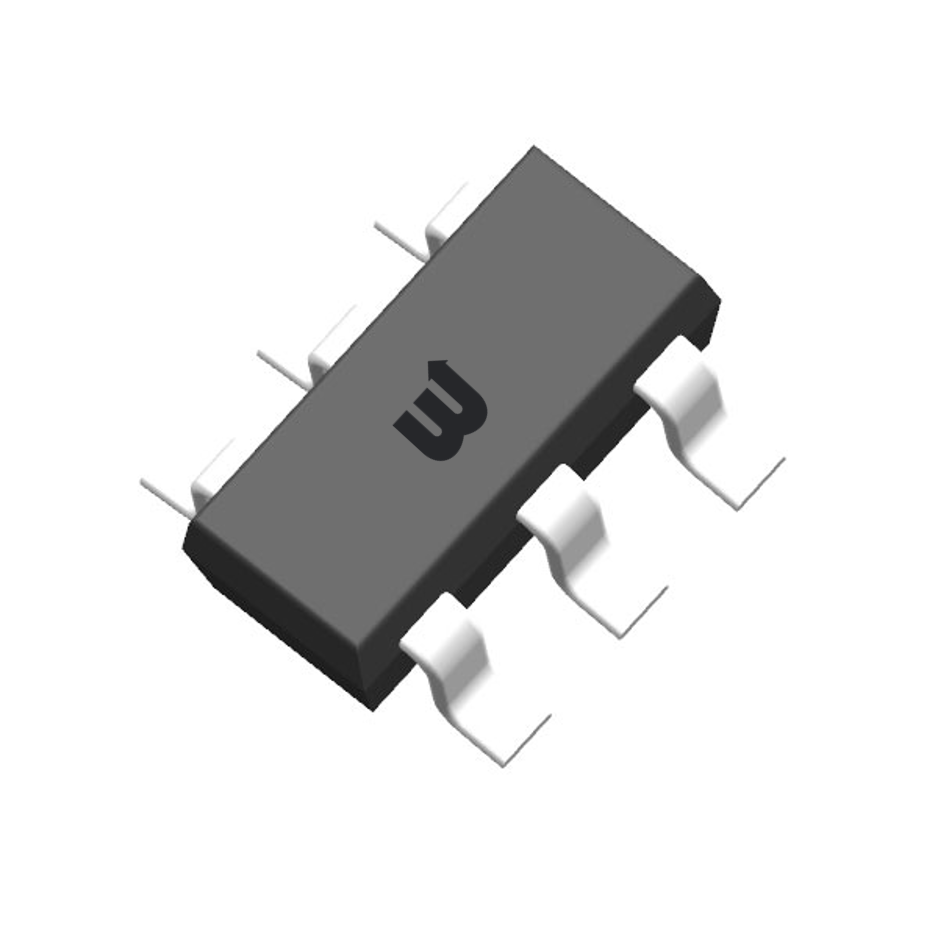

- 提供 SOT23-6L 封裝
- 無鉛、無鹵素
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS088C | 802KB |
