有源PFC 非隔離降壓型LED 驅動器
產品描述
WS9082 是一款專用于LED 的有源PFC 非隔離降壓型恒流驅動集成電路，芯片采用SUPER-THD?專利的THD 控制技術，無需外圍供電元件，且不會因?yàn)樽怨╇姸l(fā)燙；芯片還采用了專利的高頻率限制技術，避免在輸入電壓波谷處，因CS 太小而導致頻率過高；系統工作在谷底開關模式，轉換效率高，EMI 低，PF 高，輸出電流自動適應電感量的變化和輸出電壓的變化，從而真正實現了恒流驅動LED 工作。
WS9082 芯片內部集成550V 功率MOSFET，外圍只需要很少的器件就可以達到優異的恒流輸出。
WS9082 內部集成了豐富的保護功能，包括過壓保護，短路保護，逐周期電流保護，過溫調節和軟啟動等。
WS9082 具有極低的啟動電流和工作電流，可在全電壓交流輸入（85VAC~265VAC）范圍內高效驅動LED 工作。

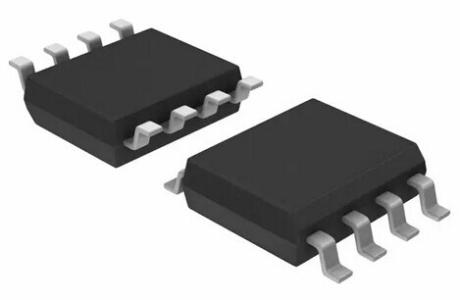

WS9082提供7-Pin的SOP-7封裝。
主要特點
SUPER-THD?專利的THD控制技術
專利的高頻率控制技術
高PF值，低THD
專利的動態溫度補償
內置550V功率MOSFET
無需輔助線圈供電
谷底開關，高效率，低EMI
自動補償電感的感量變化
自動適應輸出電壓變化
LED短路保護
LED開路保護
過溫調節技術
外圍元件少
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS9082_CN_A1 | 356KB |
