非隔離結構可控硅調光LED 驅動控制器
產品描述
DX3522 是非隔離結構可控硅調光控制器，集成相位檢測來自適應地調整LED 輸出電流?？梢杂糜诮祲菏胶蜕祲菏?/span>拓?fù)洌?shí)現了高功率校正和輸出電流恒流控制功能。
DX3522 工作在臨界導通和微連續導通模式，優化了調光器兼容性和低EMI 噪聲性能。
DX3522 集成高壓MOSFET 和少數外圍元件，可以用成四管腳控制結構，非常適合于低系統成本，緊湊調光驅動應用。
DX3522 集成多種保護模式：過流保護，UVLO,高溫反饋，輸出短路和可選開路保護功能等。
主要特點
應用于BUCK/BUCK BOOST結構
芯片四管腳源級控制結構
兼容120VAC/230VAC可控硅調光器
低啟動電流(<15uA)
功率因數校正(PF>0.9)
逐周期恒流控制

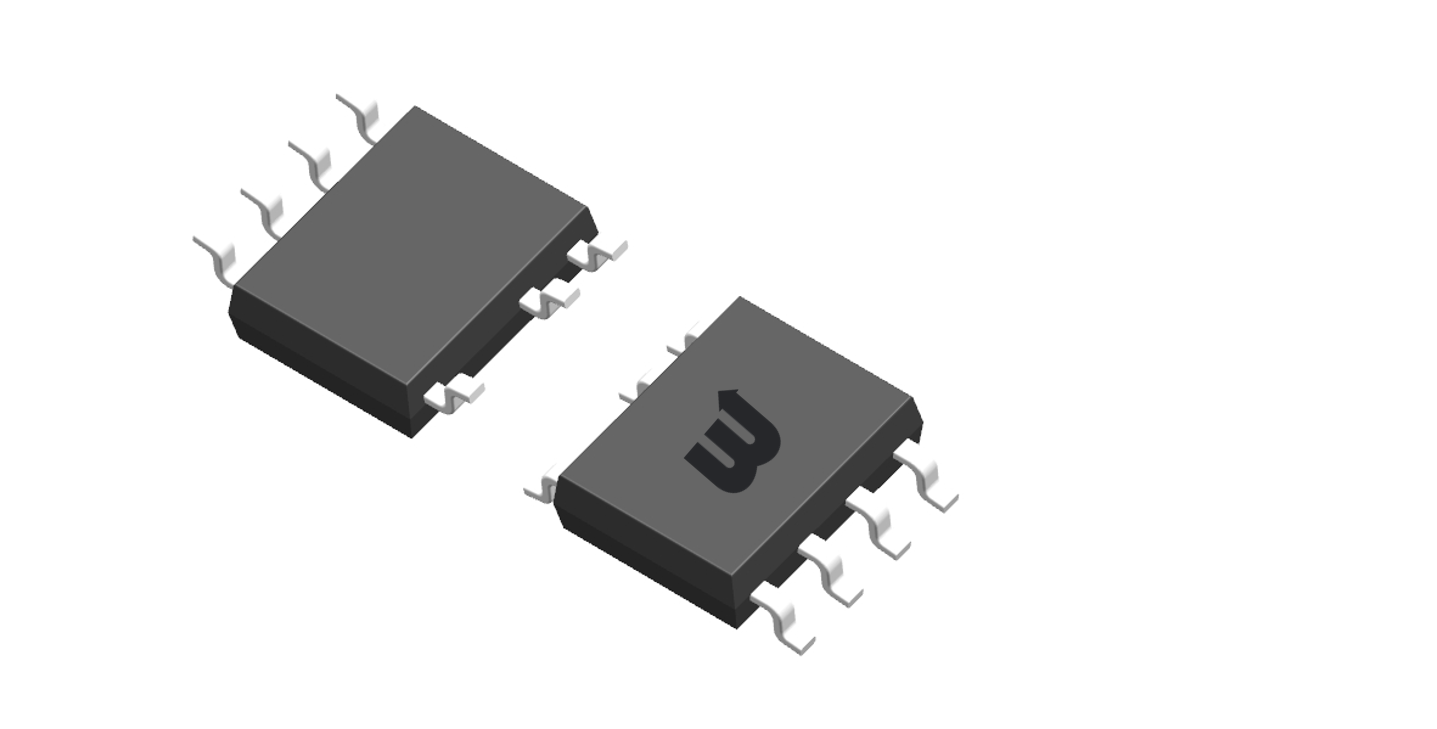

SOIC-7/DIP-7 封裝
保護功能
逐周期過流控制
可選擇開路保護(自鎖/可恢復/無）
輸出短路保護
溫度反饋保護
芯片欠壓保護
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| DX3522_CN_A1 | 890KB |
